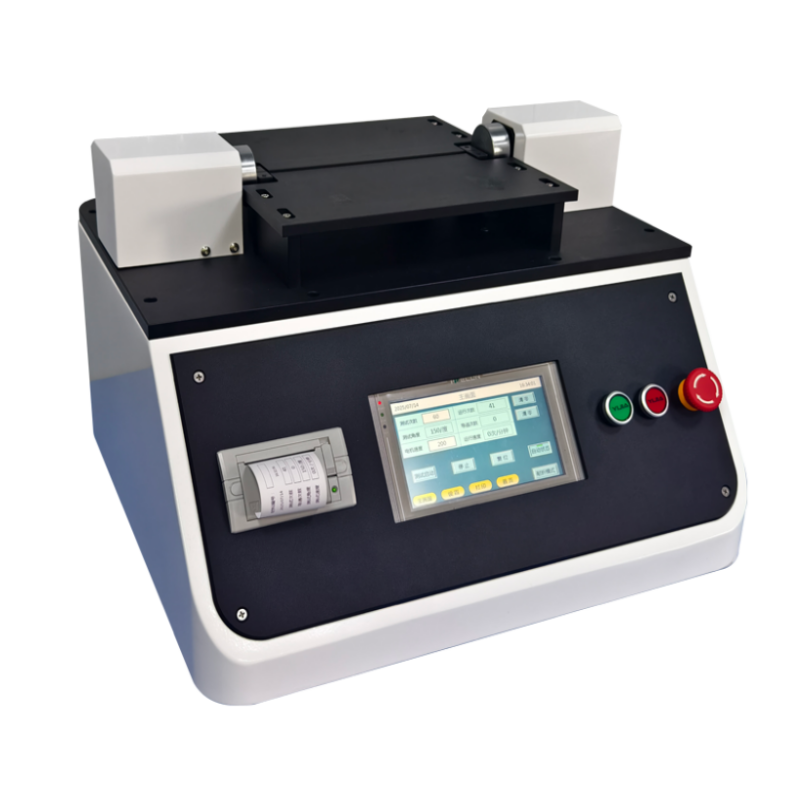

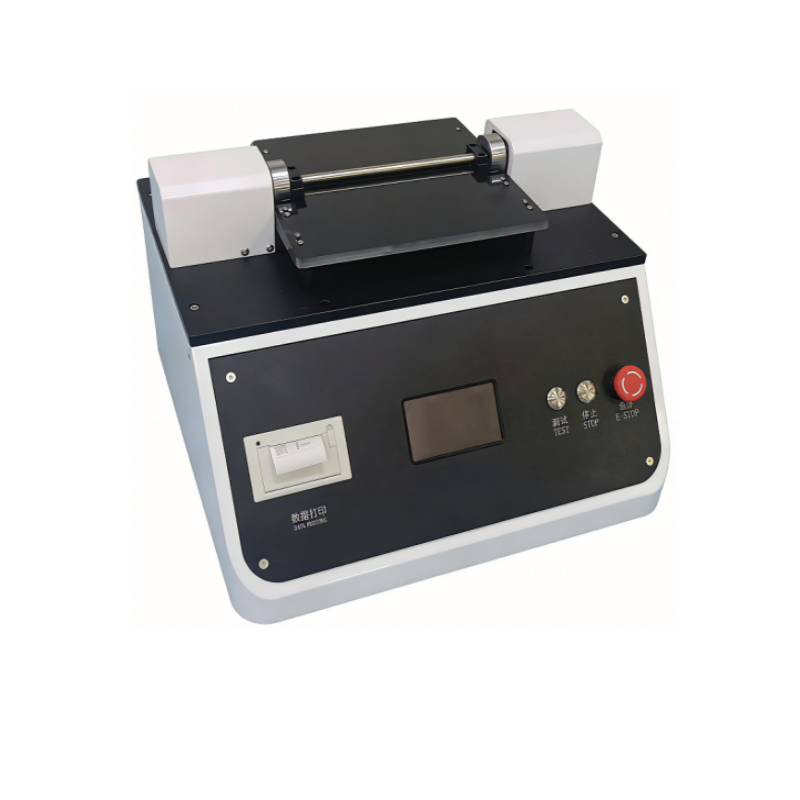

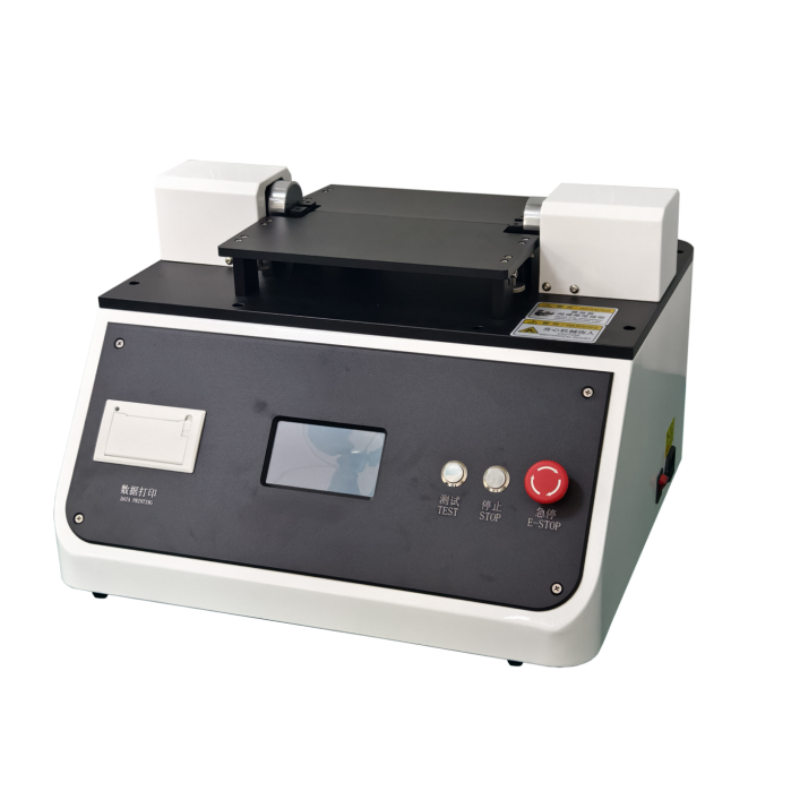

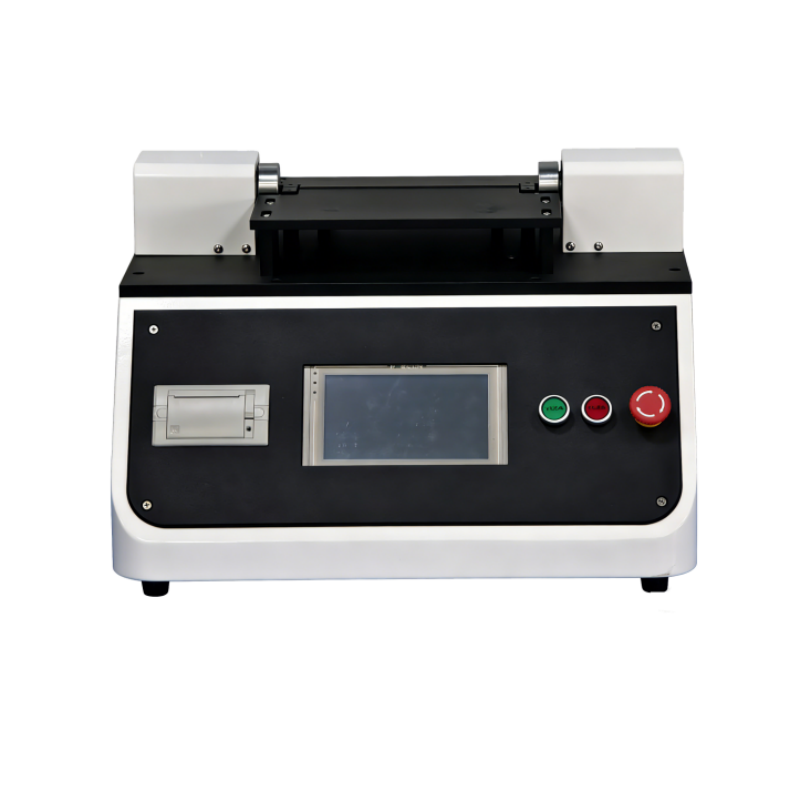

翻折疲勞測試儀QC-FZ230（真空吸附款）
翻折疲勞測試儀QC-FZ230（真空吸附款）
設備簡介：
翻折疲勞測試儀QC-FZ230（真空吸附款）主要用于評估材料在反復折疊、彎曲等動態力學環境下的耐折彎曲性能、疲勞壽命及失效模式。它通過精確控制試驗參數（如折疊角度、速度、折疊循環次數等），對樣品進行長時間的連續測試，以評估其耐折彎曲性能、疲勞壽命及失效模式。該設備廣泛應用于材料研發、產品設計驗證、質量控制及可靠性評估等多個環節，為柔性材料的優化設計和安全使用提供了科學依據。
l 專業性強、操作簡便、測試數據精度高、性能穩定可靠；
l 采用微型計算機和集成電路控制，自動測控，中文界面（英文版可選），5英寸液晶顯示；
l 測試數據自動保存、保護功能；
l 配置微型打印機，方便打印測試報告。
l 主機驅動系統?：動力源?：伺服電機驅動裝置。
l 傳動機構?：齒輪、皮帶、凸輪等，確保彎折角度、頻率誤差≤±1%。
l ?平板式夾具?：用于平面薄膜。
l ?控制系統?
n ?操作界面?：觸控屏或計算機，支持參數設定、實時數據顯示及故障報警。
n ?數據存儲?：內置模塊可導出試驗曲線及結果報告（連接電腦）。
技術指標
序號 | 參數項目 | 技術指標 |
1 | 電源電壓 | AC220V±10％ 50Hz （AC110V±10％ 60Hz 定制） |
2 | 工作環境 | 溫度(10～35)℃，相對濕度 ≤ 85％ |
3 | 顯示 | 點陣5寸彩色觸摸屏 |
4 | 測試面積 | 最大270X290mm, |
5 | 測量范圍 | 0-180°（觸摸屏可設且顯示） |
6 | 測試次數 | 0-999999次 |
7 | 試驗速度 | 5-65次/分 |
8 | 打印功能 | 熱敏打印機 |
9 | 折彎半徑 | R0.5mm-R10mm（圓棒各一組） |
10 | 外形尺寸 | 500*630*360mm |
11 | 儀器凈重 | 約45kg |
12 | 停留時間 | 0-99S（可設置） |
13 | 翻折臺面 | 380×150mm（兩個，前后各一個） |
產品配置
標準配置 | 主機、內嵌微型打印機 |
選配配置 | 帶通斷功能 |

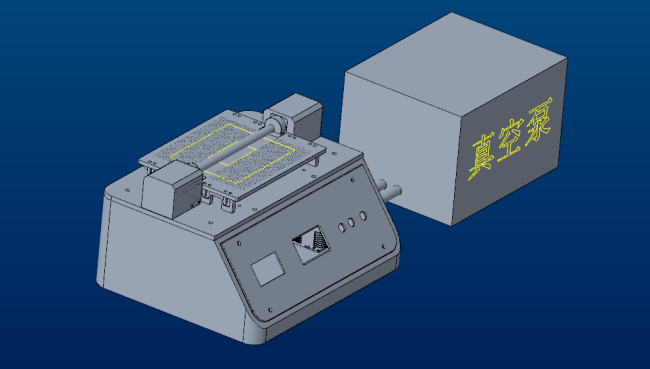

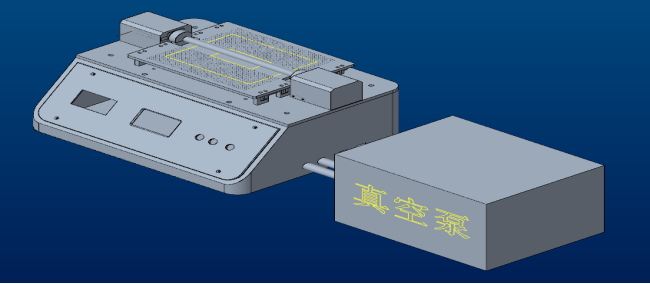

彎折真空吸附示意圖

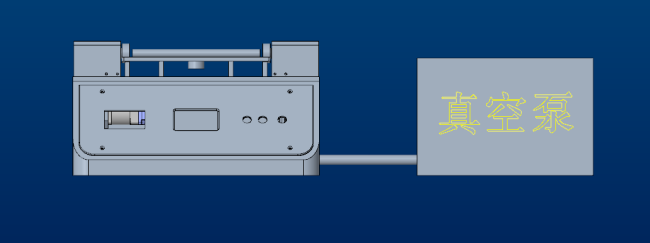

彎折真空吸附正面圖
平板反面加裝密封工件，防止真空漏氣，吸附不穩。
根據實際需求，設計平板上下調節及前后調節工裝

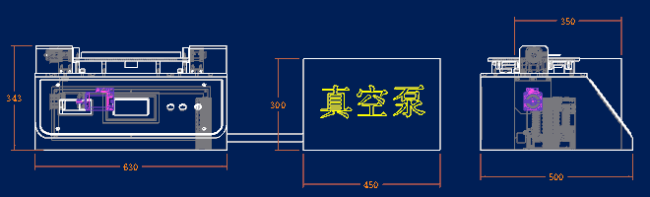

整機尺寸示意圖
真空泵功率750W,噪音分貝小于等于65.
注：當選用不同尺寸樣品時，板面多出孔位要用膠帶封住。
