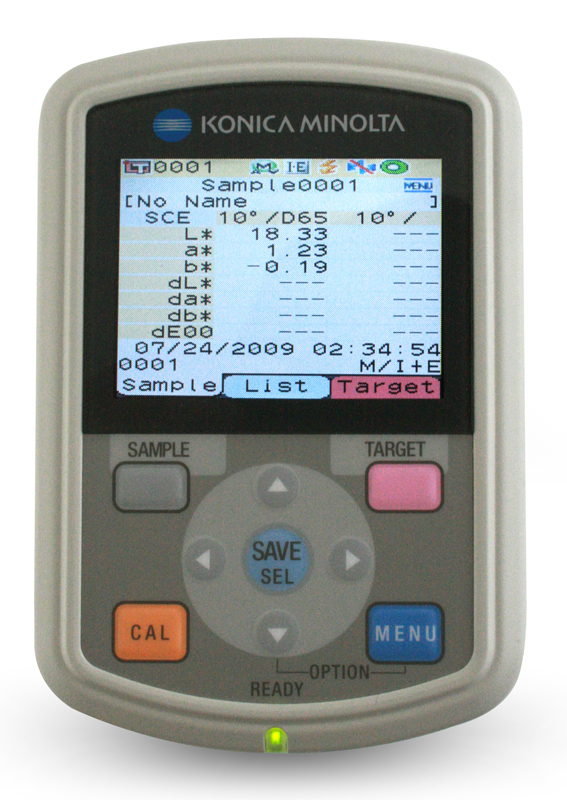

CM?700D / CM?600D色差儀出現ER007?INCORRECT CLOCK OPERATION

ER007

INCORRECT CLOCK OPERATION時鐘集成電路工作異常。

原因:

? 由于儀器長期閑置未用,備用電池的電能耗盡,導致日歷或時鐘數據丟失。

? 內置備用電池已到使用期限。

? 與時鐘集成電路相關的電路發生故障。

解決辦法:

含義：實時時鐘 RTC 工作異常，時鐘 IC 故障 / 后備記憶電池沒電，時間日期丟失。

現象：開機直接報 ER007；可以做測量、可以白板校正；但是儀器內部時間歸零，保存的測量數據時間戳錯亂；關機斷電后時間又丟失。

產生原因

1. 儀器內部主板后備紐扣電池耗盡（長期閑置不用最常見），給時鐘芯片供電失效，日期時間丟失。

2. 后備電池漏電、回南天受潮氧化。

3. 時鐘 IC、主板時鐘電路硬件損壞。

分步處理

第 1 步：臨時清除報錯，設置時間

接上原裝 AC?A30 適配器開機，進入菜單：設置 → 日期 / 時間，手動把年、月、日、時分秒設置正確，保存退出KONICA MIN...。

• ? 設置完報錯消失，測量正常；但拔掉適配器、取出機器電池，再次開機又彈出 ER007：100% 是主板后備紐扣電池沒電，需要拆機更換主板電池。

• ? 設置完依然報 ER007：時鐘 IC 硬件損壞，需要維修主板。

??注意：這個后備電池不在外面電池倉，是焊 / 座在儀器主板上，用戶自己不能從外部更換，必須拆機。

第 2 種情況：剛換完外面 5 號電池就報 ER007

先確認不是 ER002 低電池連帶觸發 ER007：

1. 插上原裝適配器開機；

2. 把外部 5 號電池全部取出；

3. 看還報不報 ER007。

• 適配器供電不報，裝電池就報：外部電池電壓不穩拉低主板，更換全新正品堿性電池，擦拭電池倉彈片。

故障區分

1. 設置時間后，只要不斷適配器就正常；一斷電就復現 ER007：主板后備記憶電池耗盡，拆機更換紐扣電池即可修好，主板其它電路完好（現場維修最常見）。

2. 設置時間無法保存，無論是否接適配器持續 ER007：時鐘芯片 / 主板線路故障，送七彩儀器維修。
